Un kit solaire autonome 12V produit et stocke sa propre électricité solaire sans connexion au réseau. Il réunit quatre éléments : un panneau solaire, un régulateur de charge, une batterie 12V (plomb ou batterie lithium) et un convertisseur qui transforme le courant continu en courant alternatif 230 V. Ce kit solaire 12V alimente l'éclairage, une pompe ou un réfrigérateur dans un abri de jardin, un camping-car, un van, un bateau ou un site isolé.
Un kit solaire en 12 V convient aux petits besoins : quelques centaines de wattheures d'énergie solaire par jour, stockés dans une batterie solaire de 50 à 200 Ah. Au-delà d'environ 1 kWh quotidien, un kit solaire en 24 ou 48 V réduit le courant dans chaque câble et les pertes.
Ce que contient un kit solaire autonome 12 V
Un kit solaire autonome 12 V rassemble les équipements d'une petite installation solaire photovoltaïque hors réseau, souvent livrés pré-câblés, prêts à connecter, avec les accessoires de fixation du panneau solaire. Chaque élément du kit solaire a sa fonction, de la production au stockage dans la batterie.
- Le panneau solaire.
- Il produit un courant continu dès qu'il reçoit de la lumière. Pour un kit 12 V, il s'agit en général d'un produit monocristallin de 36 cellules, de 50 à 200 Wc, rigide pour une pose fixe, souple pour un toit de van ou de bateau.
- Le régulateur de charge solaire.
- Il contrôle la charge de la batterie solaire, évite la surcharge et, sur la plupart des modèles, coupe l'utilisation quand la batterie est trop déchargée. Il existe en version PWM, simple, ou MPPT, plus efficace ; la phase « float » maintient ensuite la batterie pleine.
- La batterie 12 V.
- La batterie solaire assure le stockage de l'énergie pour la nuit et les jours couverts : plomb AGM, gel ou lithium LiFePO4 selon le budget et le type d'usage.
- Le convertisseur.
- Facultatif, le convertisseur transforme le 12 V continu de la batterie en 230 V alternatif pour alimenter des appareils domestiques. Un convertisseur à onde sinusoïdale pure convient à tous les équipements, y compris les moteurs et l'électronique sensible.
- Les câbles et protections.
- Câbles solaires avec connecteurs MC4 étanches, câble de batterie de section adaptée, cosses, fusible ou disjoncteur près de la batterie, parfois un interrupteur-sectionneur.
Un kit solaire 12 V peut se passer de convertisseur si tous les appareils fonctionnent en 12 V : ampoules basse consommation, pompe, réfrigérateur à compresseur, prises USB. C'est le montage le plus sobre, sans perte de conversion. À l'inverse, un chauffe-eau, un radiateur ou une plaque de cuisson électriques restent hors de portée d'un kit solaire 12 V : leur consommation viderait la batterie solaire en quelques minutes.
Les usages d'un kit solaire 12 V : abri, camping-car, site isolé
Le kit solaire autonome 12 V couvre les besoins électriques modestes, loin d'une prise ou d'un compteur.
- Abri de jardin, atelier, cabane. Un panneau solaire de 50 à 100 Wc et une petite batterie suffisent pour l'éclairage, une radio et la recharge d'un outil sans fil.

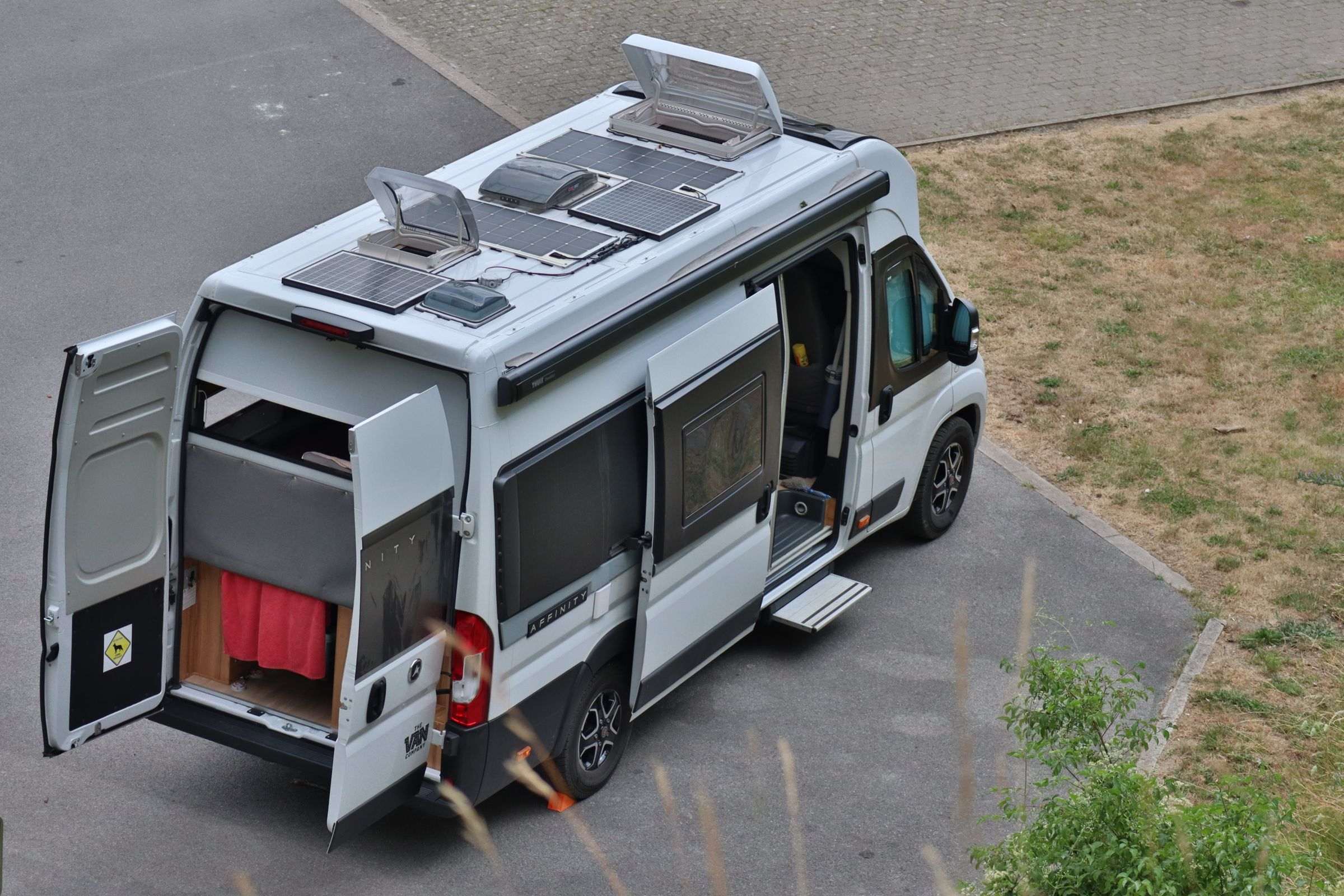

- Camping-car, fourgon, van aménagé. Un kit solaire de 100 à 200 Wc sur le toit maintient la batterie cellule en charge, alimente le réfrigérateur et l'éclairage, et prolonge l'autonomie hors camping.
- Bateau. Sur un bateau, le kit solaire entretient la batterie au mouillage et alimente l'électronique de bord, avec un matériel étanche adapté au milieu marin.
- Site isolé. Chalet de montagne, refuge, résidence de week-end : un kit solaire 12 V fournit l'éclairage et quelques appareils ; une maison occupée à l'année demande en général un système plus puissant, avec onduleur.
- Usages techniques. Pompage d'eau, clôture électrique, caméra, portail motorisé, station de mesure.

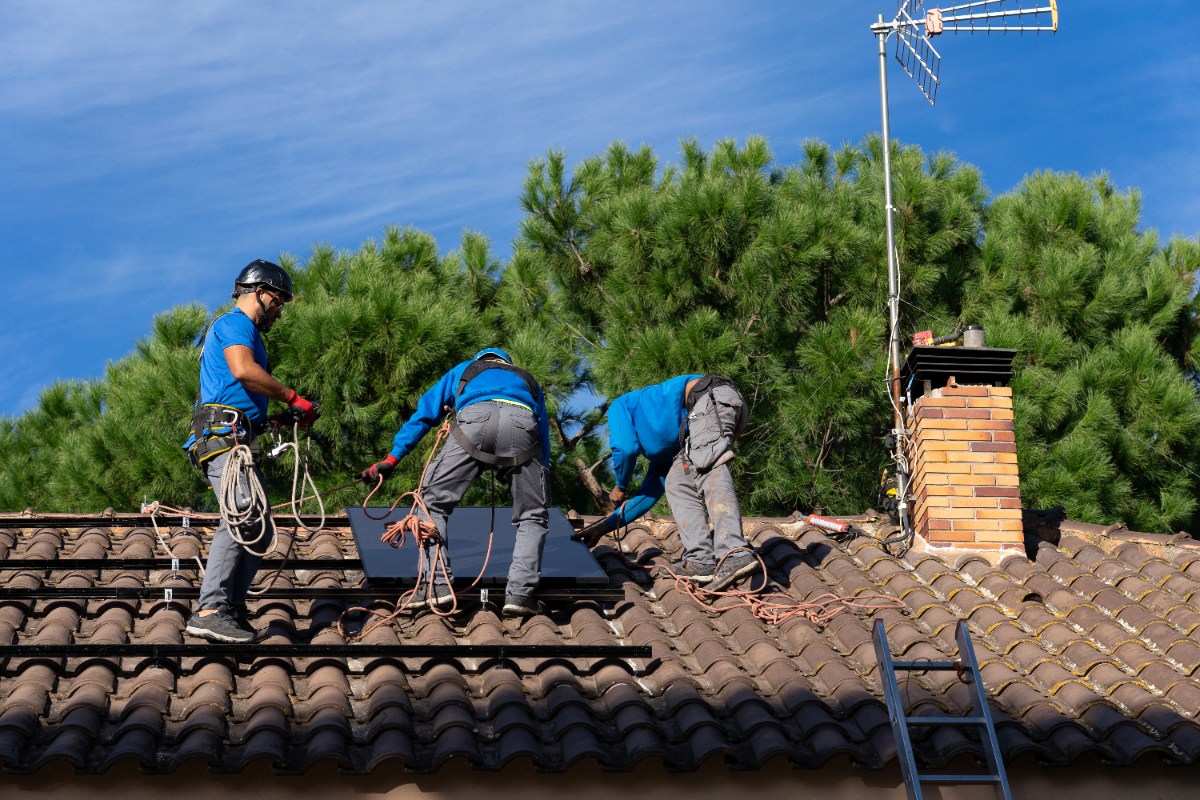

Pour un logement raccordé qui cherche à consommer sa propre production plutôt qu'à vivre hors réseau, la logique change : la batterie sert à reporter la production sur la soirée, comme le détaille le dossier sur l'autoconsommation et le stockage de l'énergie solaire.
Dimensionner un kit solaire 12 V en quatre étapes
Le dimensionnement d'un kit solaire autonome part toujours du besoin réel, jamais de la puissance du panneau solaire : un kit solaire trop petit laisse la batterie vide, un kit trop grand coûte cher pour rien.
- Faire le bilan de consommation. Pour chaque appareil, multiplier sa puissance (W) par sa durée d'utilisation quotidienne (h) : on obtient des wattheures par jour (Wh/j). Additionner le tout.
- Calculer la capacité de la batterie solaire. Multiplier la consommation journalière par le nombre de jours d'autonomie voulus, diviser par 12 V, puis par la profondeur de décharge admise : environ 0,5 pour le plomb, 0,8 à 0,9 pour le lithium.
- Calculer la puissance du panneau solaire. Diviser la consommation journalière par la production quotidienne d'un watt-crête à l'endroit et à la saison d'usage, avec une marge pour les pertes (câbles, régulateur, batterie, température).
- Choisir le régulateur et le convertisseur. Le régulateur doit encaisser le courant du panneau ; le convertisseur doit fournir la somme des puissances des appareils en 230 V utilisés en même temps, et leur pointe de démarrage.
La production solaire d'un panneau varie fortement selon la saison, la région, l'orientation et l'inclinaison. L'outil gratuit PVGIS de la Commission européenne calcule cette production mois par mois pour un lieu donné, y compris pour un système autonome avec batterie : c'est l'information la plus fiable pour l'étape 3.
Exemple chiffré pour un abri de jardin
Prenons un abri de jardin équipé d'un kit solaire, utilisé le week-end et en soirée, d'avril à octobre. Le tableau détaille son bilan.
| Appareil | Puissance | Durée par jour | Énergie |
|---|---|---|---|
| Deux ampoules 12 V | 2 x 5 W | 4 h | 40 Wh |
| Radio | 10 W | 3 h | 30 Wh |
| Recharge téléphone et batterie d'outil | 60 W | 1 h | 60 Wh |
| Petite pompe d'arrosage 12 V | 40 W | 0,5 h | 20 Wh |
| Total | 150 Wh/j |
Pour deux jours d'autonomie avec une batterie au plomb : 150 x 2 / 12 / 0,5 = 50 Ah, soit une batterie AGM de 50 à 60 Ah. Avec une batterie lithium : 150 x 2 / 12 / 0,8 = environ 31 Ah, soit un modèle de 40 Ah. Côté panneau solaire, si l'outil de calcul donne environ 3 Wh par watt-crête et par jour au printemps sur ce site, soit trois heures de plein soleil, il faut 150 / 3 = 50 Wc, que l'on porte à 80 ou 100 Wc pour couvrir les pertes et les jours gris. Un régulateur PWM ou MPPT de 10 A suffit pour ce kit solaire.
Questions fréquentes sur le kit solaire 12 V
Un kit solaire 12 V peut-il faire fonctionner un réfrigérateur ?
Un réfrigérateur à compresseur 12 V consomme de l'ordre de quelques centaines de wattheures par jour selon son volume et la chaleur ambiante ; la fiche du fabricant donne la valeur. Le kit solaire demande alors en général un panneau de 150 à 200 Wc et une batterie lithium de 100 Ah, ou une batterie au plomb plus grosse.
Faut-il une autorisation pour installer un kit solaire ?
Sur un véhicule, aucune formalité d'urbanisme. Au sol, selon la fiche pratique de justice.fr, des panneaux de moins de 3 kW et de 1,80 m de haut au plus sont dispensés de formalité, hors secteur protégé. Sur un toit, la mairie indique la démarche, une déclaration préalable étant souvent demandée.

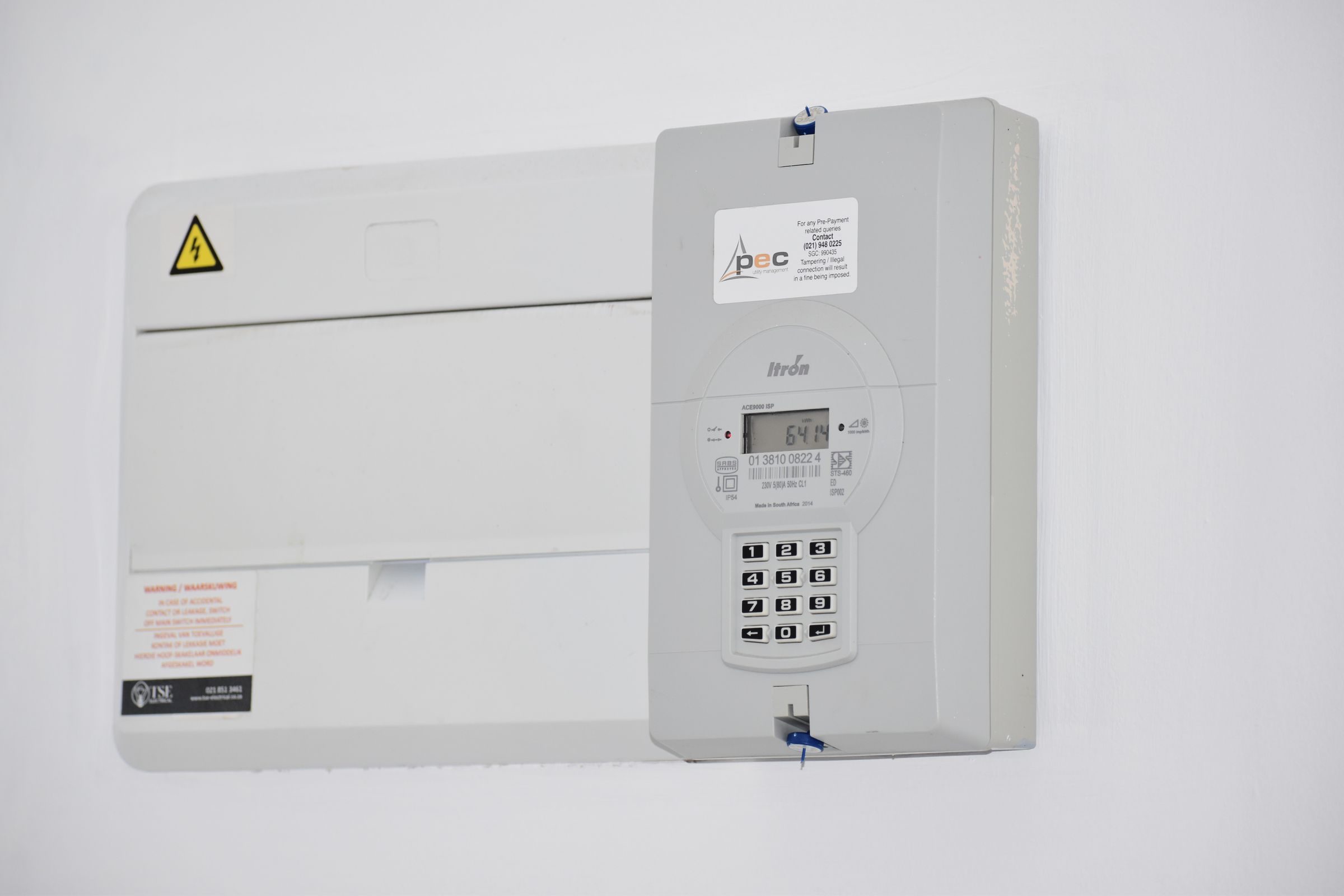

Le kit solaire 12 V doit-il être déclaré à Enedis ?
Un kit autonome qui n'a aucune connexion avec le réseau public ne fait l'objet d'aucune déclaration au gestionnaire de réseau.
Bien choisir les composants de son kit
La batterie solaire est le composant le plus coûteux sur la durée de vie d'un kit solaire autonome. Le plomb AGM ou gel, au prix d'achat plus bas, mais n'accepte qu'environ la moitié de sa capacité en décharge régulière ; le comparatif entre batterie gel et batterie AGM aide à départager les deux versions. La batterie LiFePO4, plus légère, supporte bien plus de cycles et se justifie dès que le kit sert souvent, en particulier en camping-car ou en van.
Un contrôleur PWM suffit pour un petit panneau solaire 12 V de 36 cellules. Un régulateur MPPT devient intéressant au-delà de 150 à 200 Wc, avec des panneaux de 60 cellules ou plusieurs panneaux en série. Des fabricants comme Victron Energy, avec sa gamme de régulateurs SmartSolar, proposent un suivi par application, utiles pour surveiller la production solaire et l'état de la batterie. Le contrôleur doit offrir le profil de charge de la batterie choisie : c'est une condition de sa durée de vie.
Le convertisseur se dimensionne sur la puissance continue des appareils 230 V branchés ensemble, avec une réserve pour les démarrages. Un convertisseur trop puissant consomme pour rien à vide : sur un petit kit solaire, mieux vaut privilégier les appareils 12 V et garder le 230 V pour quelques usages ponctuels.
Kit solaire ou station d'énergie portable pour un usage nomade
Une station d'énergie portable réunit dans un seul boîtier une batterie, un régulateur MPPT, un convertisseur 230 V et des prises USB. Elle se branche sur un panneau solaire pliable, en plug and play, sans câblage ni cosse à serrer : c'est la solution la plus simple pour un usage nomade, en camping ou en randonnée en van, et pour une alimentation de secours à la maison.
Le kit solaire en éléments séparés garde l'avantage pour une installation fixe : la batterie solaire se remplace seule en fin de vie, sous garantie ou non, la capacité de stockage peut augmenter, chaque composant se choisit librement. Sur un camping-car, un chargeur DC-DC relie la batterie de démarrage à la batterie cellule et complète la recharge solaire quand le véhicule roule ; un chargeur secteur prend le relais au camping.
Installer et câbler un kit solaire 12 V en sécurité
Dans un kit solaire 12 V, les courants sont élevés pour une puissance donnée : 100 W représentent environ 8 A, 1 000 W plus de 80 A. La section des câbles se calcule donc sur la longueur et le courant, pour limiter la chute de tension et garder un câblage fiable, et la batterie se protège par un fusible au plus près de sa borne positive. Le régulateur se branche d'abord sur la batterie solaire, puis sur le panneau, et se débranche dans l'ordre inverse, sauf indication contraire de la notice.
Le panneau solaire se pose face au sud, sans ombre, avec une inclinaison adaptée à la saison d'usage : plus inclinée pour l'hiver, plus à plat pour l'été. La batterie de stockage s'installe dans un local sec et ventilé, dans les conditions prévues par la notice, à l'abri du gel pour le lithium et de la chaleur pour toutes les technologies. Une installation fixe dans un bâtiment suit les règles de sécurité de la norme électrique NF C 15-100 et, pour la partie photovoltaïque autonome le guide UTE C 15-712-2.
