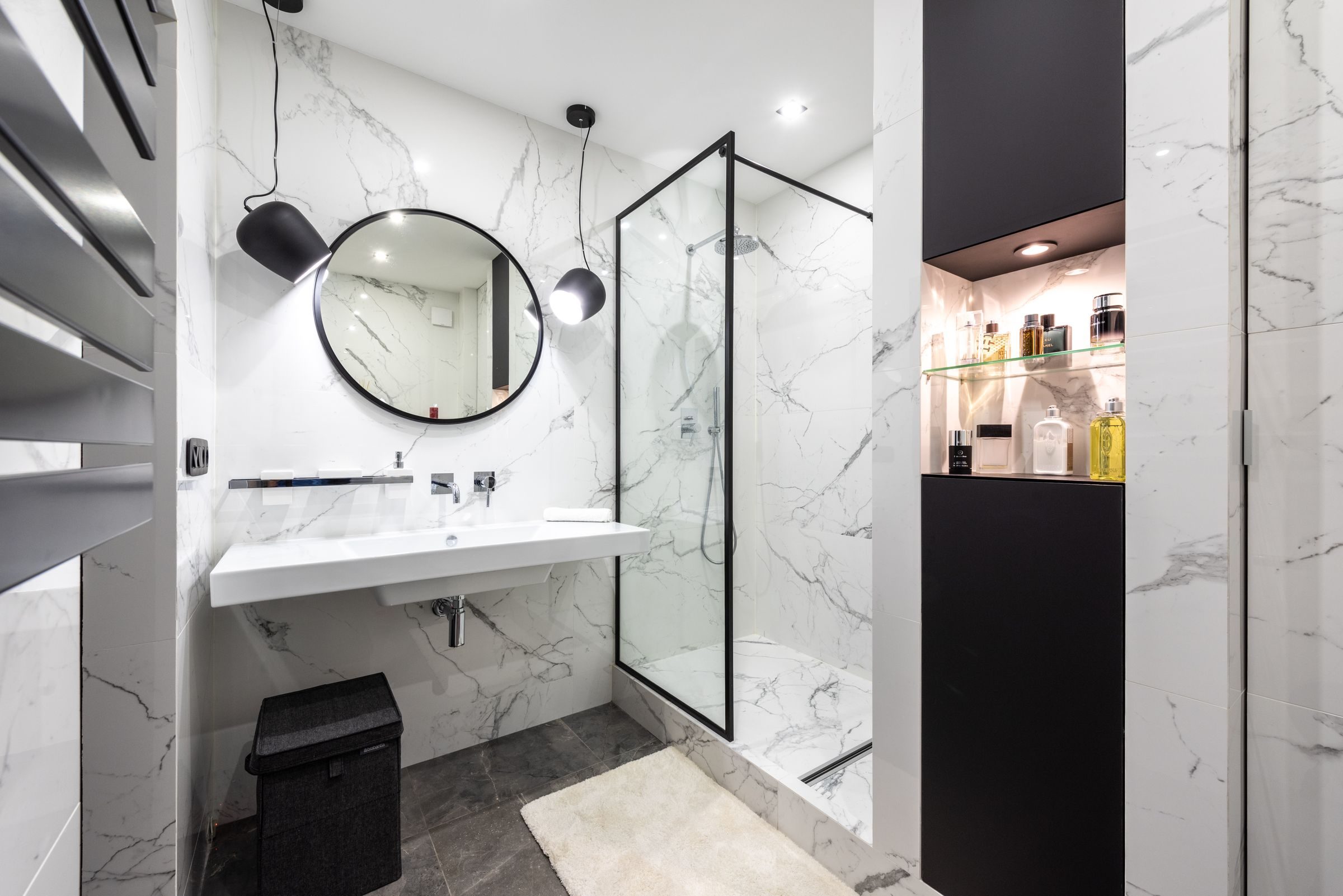

Les volumes de salle de bain en électricité désignent les espaces que la norme NF C 15-100 trace autour de la baignoire et de la douche : volume 0 dans le bac, volume 1 au-dessus jusqu'à 2,25 m, volume 2 sur 60 cm autour. Plus l'eau est proche, plus la tension admise baisse ; la prise de courant ordinaire va hors volume.
- Volume 0 : très basse tension de sécurité 12 V seulement, matériel prévu pour l'immersion.
- Volume 1 : TBTS 12 V et chauffe-eau électrique, aucune prise ni interrupteur en 230 V.
- Volume 2 : luminaire, chauffage et interrupteur de classe II, prise rasoir à transformateur de séparation.
- Hors volume : prises 2P+T, lave-linge, sèche-linge ; toute la salle d'eau sous un différentiel 30 mA.
Comment se délimitent les volumes 0, 1 et 2 autour de la baignoire ?
Les volumes de la salle de bain se tracent à partir de la baignoire ou du receveur de douche, puis s'étendent vers l'extérieur par bandes successives. Les dimensions qui suivent reprennent la description publiée par Schneider Electric et Promotelec pour la norme NF C 15-100, version issue de l'amendement A5 de 2015.
- Volume 0 : l'intérieur de la baignoire ou du bac de douche, là où l'eau stagne.
- Volume 1 : l'espace situé au-dessus du volume 0, jusqu'à une hauteur de 2,25 m, borné par les bords extérieurs de la baignoire ou du bac.
- Volume 2 : une bande de 0,60 m de large autour du volume 1, du sol fini jusqu'à 2,25 m.
- Hors volume : le reste de la salle de bain, au-delà de cette bande de 60 cm.
L'ancien volume 3, qui s'étendait encore sur 2,40 m autour du volume 2, a disparu avec l'amendement A5. Une salle de bain refaite après 2015 ne compte donc plus que trois zones et une partie libre, ce qui simplifie le repérage sur un plan.
Douche à l'italienne et douche sans receveur
Une douche à l'italienne n'a pas de bac pour marquer le volume 0. La norme retient alors une tranche de 10 cm au-dessus du point le plus bas du sol, avec la même limite latérale que le volume 1. Le volume 1 devient un cylindre de 1,20 m de rayon centré sur la pomme fixe ou sur le point de raccord du flexible, sur 2,25 m de haut. Ce rayon englobe souvent une bonne part d'une petite salle d'eau, et c'est là que les erreurs d'implantation se concentrent.
Paroi vitrée scellée et volume caché sous la baignoire
Une paroi fixe et pérenne, jointive au sol, comme une cloison vitrée scellée, arrête l'étendue horizontale des zones : derrière elle, on se retrouve directement hors volume. Un pare-douche pivotant ou un rideau ne joue pas ce rôle. L'espace fermé sous la baignoire ou sous le receveur, appelé volume caché, ne reçoit aucun appareillage électrique, pas même une boîte de dérivation.
Classe d'isolation et indice IP, les deux repères d'un appareil électrique
Un appareil électrique de salle de bain se juge sur deux caractéristiques gravées sur sa plaque : sa classe d'isolation et son indice de protection contre l'eau. La classe I désigne un matériel dont la carcasse métallique se raccorde à la terre par le fil vert et jaune. La classe II, symbolisée par deux carrés imbriqués, repose sur une double isolation et n'a pas besoin de terre : c'est elle que la norme exige près de la douche, car un défaut d'isolant ne suffit pas à mettre la carcasse sous tension.
L'indice IP se lit chiffre par chiffre. Le second chiffre concerne l'eau :
- IPX4
- protège contre les projections d'eau venues de toutes les directions, le minimum en volumes 1 et 2.
- IPX5
- résiste aux jets d'eau à la lance ; Legrand le recommande en volume 1 dès qu'une douche à jets est installée.
- IPX7
- supporte l'immersion temporaire, condition pour tout matériel posé en volume 0.
Un luminaire vendu « pour salle de bain » sans classe ni indice lisibles sur l'emballage ne permet pas de savoir dans quelle zone il peut aller. Mieux vaut le garder pour une pièce sans eau. Chez Legrand comme chez Schneider Electric, les gammes d'appareillage étanche indiquent classe et indice sur la fiche produit, ce qui guide l'utilisation du bon matériel selon l'emplacement.
Matériel électrique autorisé dans chaque volume de la salle de bain
Le matériel électrique autorisé dans la salle de bain s'élargit à mesure qu'on s'éloigne du point d'eau : chaque zone correspond à un niveau d'exposition, et la liste des appareils admis s'allonge en s'écartant du bac. Le tableau compare ce que chacune accepte et ce qu'elle refuse.
| Volume | Indice minimal | Matériel admis | Interdit |
|---|---|---|---|
| 0 | IPX7 | Appareil en TBTS 12 V conçu pour l'immersion, source hors volumes | Tout appareil en 230 V, prise, interrupteur |
| 1 | IPX4, IPX5 avec jets | Éclairage et commande en TBTS 12 V, chauffe-eau électrique instantané ou à accumulation | Prise et interrupteur en 230 V |
| 2 | IPX4 | Luminaire et chauffage de classe II, chauffe-eau, prise rasoir 20 à 50 VA, interrupteur de classe II | Prise 2P+T ordinaire, lave-linge, sèche-linge |
| Hors volume | Selon l'usage | Prises 2P+T, interrupteurs, gros électroménager, appareils de classe I ou II | Le tableau électrique de répartition |
Dans le volume 2, l'interrupteur de classe II ne doit pas pouvoir s'actionner depuis la baignoire ou la douche : une personne debout dans le bac ne doit pas l'atteindre. Le chauffe-eau admis en volume 1 est raccordé par une sortie de câble, jamais par une fiche, et sa canalisation arrive par le plus court chemin.
Très basse tension de sécurité : le 12 V au plus près de l'eau
La très basse tension de sécurité, ou TBTS, est la seule alimentation tolérée au contact direct de l'eau. En volumes 0, 1 et 2, elle se limite à 12 V en courant alternatif ou 30 V en courant continu, des valeurs qui restent sans danger pour un corps mouillé. Elle permet d'installer un spot dans le plafond de la douche, un ruban lumineux dans une niche carrelée ou un projecteur de baignoire balnéo.
Cette basse tension provient d'un transformateur de séparation, qui isole galvaniquement le secondaire du réseau 230 V. Le transfo lui-même se pose hors de toute zone : dans un placard voisin, au-dessus d'un faux plafond situé hors volume ou dans la pièce attenante. Un simple transformateur abaisseur sans séparation, comme ceux de certains kits d'éclairage bon marché, ne remplit pas la fonction de sécurité, même s'il délivre 12 V.
Un spot encastré en faux plafond, au-dessus de la douche, reste dans le volume 1 tant qu'il se trouve sous 2,25 m. Il doit alors fonctionner en TBTS 12 V et afficher au moins IPX4. Posé plus haut que 2,25 m, il sort des volumes et peut passer en 230 V, à condition de rester étanche aux projections.
Prises de courant de la salle de bain et prise rasoir
Les prises de courant 2P+T de la salle de bain s'installent hors volume, donc à plus de 60 cm du volume 1, mesurés horizontalement depuis le bord de la baignoire ou du bac. Schneider Electric précise qu'une salle de bain compte au moins une prise 2P+T hors volume, et qu'une prise 16 A non commandée se pose près de la commande d'éclairage pour l'accessibilité d'une personne à mobilité réduite dans un logement neuf.
La prise rasoir fait exception : alimentée par un transformateur de séparation de 20 à 50 VA, elle est la seule prise admise en volume 2. Sa puissance suffit pour une tondeuse ou une brosse à dents électrique, pas pour un sèche-cheveux, qui trouve sa place sur une prise ordinaire hors volume. Une prise 2P+T intégrée à une armoire de toilette de classe II est tolérée, à condition que la prise elle-même se trouve hors volume.
Le lave-linge et le sèche-linge se branchent hors volume, chacun sur sa propre ligne en 2,5 mm² ; la section de câble et le calibre de protection de ces départs suivent les mêmes règles que dans une buanderie. Le sèche-serviette électrique, en volume 2 ou hors volume, se raccorde le plus souvent par une boîte de sortie de câble plutôt que par une fiche.
Lavabo, spots, radiateur au-dessus de la baignoire : où poser quoi ?
Les volumes de la salle de bain soulèvent toujours les mêmes cas d'implantation, quand le plan de la pièce laisse peu d'espace autour de la douche.
Peut-on mettre une prise à côté du lavabo ?
Une prise 2P+T près du lavabo est permise si elle se trouve hors volume, à plus de 60 cm du bord de la baignoire ou de la douche. Le lavabo, lui, ne crée aucun volume : la réglementation ne vise que les appareils sanitaires où l'on se tient sous l'eau.
Un radiateur peut-il aller au-dessus de la baignoire ?
Un radiateur ne va pas au-dessus de la baignoire, car on se trouve en volume 1 jusqu'à 2,25 m et seuls le matériel en TBTS 12 V et le chauffe-eau y sont admis. Un radiateur ou un sèche-serviette de classe II se pose en volume 2 ou hors volume.
Les volumes ont-ils changé avec la version 2024 de la norme ?
Les volumes de salle de bain n'ont pas changé avec la version 2024 de la norme, selon Promotelec : les locaux contenant une baignoire ou une douche relèvent désormais de la partie NF C 15-100-7-701, et les changements de la NF C 15-100 publiée en 2024 portent sur d'autres sujets. Une installation déjà conforme le reste.
Une applique au-dessus du miroir est-elle autorisée ?
Une applique au-dessus du miroir est autorisée en 230 V si elle se situe hors volume ; à moins de 60 cm de la douche, elle doit être de classe II et IPX4, comme tout luminaire du volume 2.
Liaison équipotentielle supplémentaire : relier les masses métalliques
La liaison équipotentielle supplémentaire relie entre eux, et au conducteur de protection, tous les éléments conducteurs de la salle de bain : canalisations métalliques d'eau froide, d'eau chaude, de vidange, de chauffage et de gaz, tuyau de cuivre compris, corps métallique de la baignoire ou du receveur, huisseries métalliques de porte ou de fenêtre, et masses des appareils de classe I. Elle met ces éléments au même potentiel, pour qu'un défaut ne crée pas de tension dangereuse entre deux pièces métalliques touchées en même temps, mains mouillées.
L'amendement A5 admet trois façons de la réaliser :
- un raccordement direct au tableau de répartition, réservé aux locaux d'habitation où le tableau est jugé assez proche ;
- une boîte de connexion spécifique, avec un bornier, posée dans la salle de bain ou dans une pièce voisine sur une paroi commune ;
- une solution mixte, qui combine les deux premières.
Une huisserie de fenêtre ou un corps de baignoire métallique peut rester non relié si sa continuité avec un élément déjà relié ne dépasse pas 2 Ω, ou si sa résistance d'isolement atteint au moins 500 000 Ω. Les résilles chauffantes d'un plancher se raccordent aussi au même réseau, par leur grillage ou leur revêtement métallique. Avec une plomberie entièrement en PER ou en multicouche, elle concerne surtout la baignoire en acier ou en fonte et les masses des appareils.
Différentiel 30 mA et protection de toute la salle d'eau
Toutes les lignes électriques qui alimentent la salle de bain, éclairage, prises, chauffage et chauffe-eau, passent sous un dispositif différentiel 30 mA, quel que soit l'emplacement de l'appareil. Ce différentiel coupe le courant dès qu'une fuite de 30 mA vers la terre apparaît, seuil retenu pour la protection des personnes. Associé à une prise de terre correcte et à l'équipotentialité des masses, il forme la base de la sécurité électrique d'une pièce humide.
L'article 701 de la norme répond à une question fréquente : chaque circuit de la salle de bain, par exemple le circuit du chauffe-eau, doit respecter cette protection, même s'il part d'un coffret secondaire.
Le type de l'interrupteur différentiel compte aussi : la machine à laver et les plaques relèvent d'un type A, alors que l'éclairage et les prises ordinaires peuvent rester sous un type AC. Le choix entre ces deux modèles se fait départ par départ, comme l'explique le comparatif du différentiel type A ou AC. Un disjoncteur divisionnaire protège ensuite chaque départ contre les surcharges, au calibre de la section posée. Le tableau électrique lui-même ne s'installe jamais dans une salle de bain.
Rénover l'électricité d'une salle de bain en partant du plan
La rénovation électrique d'une salle de bain commence par un plan coté, sur lequel on reporte les volumes définis par la norme : bord de la baignoire, emplacement de la pomme de douche, hauteur de 2,25 m, bande des 60 cm. Ce plan arrête l'emplacement de chaque équipement avant le moindre travail de saignée, et évite de découvrir après coup qu'une applique ou une prise tombe en volume 2.
- Repérer les volumes et les parois fixes qui les arrêtent.
- Choisir chaque équipement selon son volume : classe II et étanchéité IPX4 au minimum en volume 2, TBTS 12 V en volumes 0 et 1, source de séparation posée hors volume.
- Poser les boîtes de connexion et de dérivation hors volume, comme le recommande Legrand, et ne faire courir dans les volumes 1 et 2 que les canalisations qui alimentent les appareils de ces volumes.
- Prévoir une ligne dédiée pour chaque gros équipement : chauffe-eau, porte-serviettes chauffant, machine à laver.
- Contrôler au tableau la présence du différentiel 30 mA et son type, puis la puissance disponible avant d'ajouter un chauffage.
Dans une maison ancienne, la mise en conformité de la salle de bain porte souvent sur une liaison équipotentielle absente et sur des prises trop proches de la douche. Un particulier peut préparer le plan, mais le raccordement relève plutôt d'un professionnel : un matériel non conçu pour l'humidité d'une pièce d'eau crée un risque de contact électrique au voisinage de l'eau. Une rénovation complète de la salle de bain est aussi le moment de reprendre la boîte de dérivation mal placée. Les autres règles du logement, du photovoltaïque au stockage, figurent dans la rubrique des normes des installations électriques et solaires.
Petite salle d'eau et douche sous combles : quand les volumes couvrent presque tout
Une petite salle d'eau de 3 à 4 m² avec une douche à l'italienne voit son volume 1, ce cylindre de 1,20 m de rayon, puis la bande de 60 cm du volume 2, recouvrir une grande part du sol. Il reste parfois un seul pan de mur hors volume, près de la porte, pour la prise 2P+T et l'interrupteur en 230 V. Déplacer la pomme fixe de quelques dizaines de centimètres, ou poser une paroi vitrée fixe jointive au sol, libère alors un espace sans restriction et simplifie toute l'installation.
Sous combles, la hauteur de 2,25 m sert de repère pour le haut des volumes 1 et 2. Sous une pente basse, un luminaire fixé au rampant au-dessus de la douche reste donc en volume 1, même collé au plafond : il doit fonctionner en TBTS 12 V. Avant de poser un chauffage, une prise ou un éclairage, relever la distance au bord de la baignoire ou à la pomme de douche suffit le plus souvent à savoir dans quelle zone se trouvera l'appareil et quel matériel la norme accepte.
