Choisir la section de câble électrique revient à suivre le circuit et le calibre du disjoncteur : 1,5 mm² sous 16 A pour l'éclairage, 2,5 mm² sous 20 A pour les prises et le gros électroménager, 6 mm² sous 32 A pour la plaque de cuisson. Le tableau de la NF C 15-100 fixe ces minimums pour toute installation électrique de logement : un fil trop fin chauffe sous le courant.
- Choisir le câble d'abord, la protection ensuite : 20 A sur du 1,5 mm² laisse le cuivre chauffer sans coupure.
- Au-delà d'une vingtaine de mètres de ligne entre le tableau électrique et l'appareil, la chute de tension impose souvent un câble plus gros.
- Le marquage 3G2,5 désigne trois conducteurs de 2,5 mm², dont le vert jaune de la terre, pour les prises de courant.

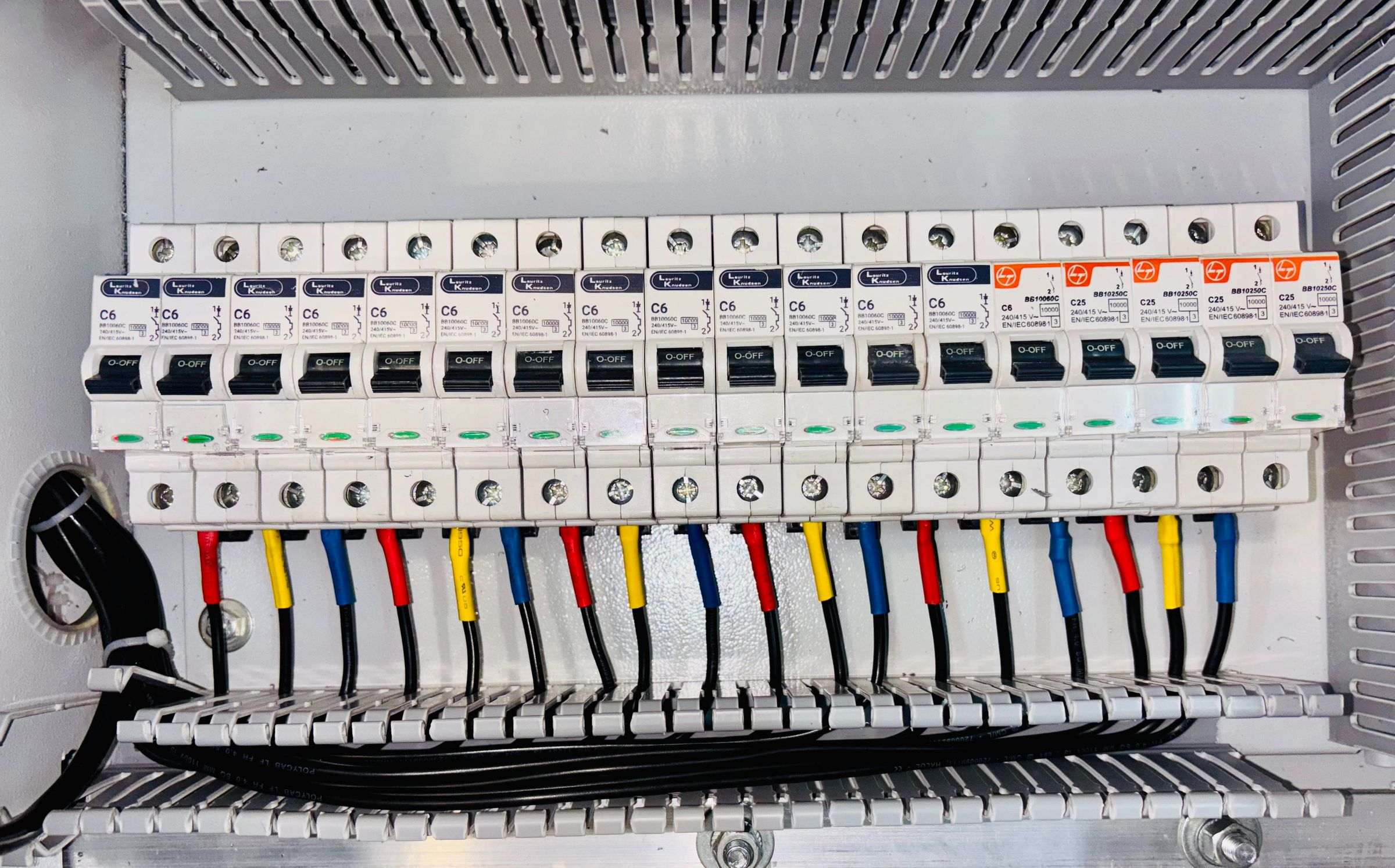

Pourquoi le câble suit le calibre du disjoncteur
La section d'un câble électrique, exprimée en mm², mesure la surface de cuivre de chaque conducteur. Plus elle grandit, plus le fil laisse passer de courant sans s'échauffer. Le disjoncteur divisionnaire placé au tableau protège ce câble : il coupe avant que l'intensité, en ampères, ne dépasse ce que le cuivre supporte durablement.
Le couple section et calibre du disjoncteur forme donc un tout, et la règle se lit toujours dans le même sens : on fixe la taille du cuivre selon l'usage, puis la protection adaptée, jamais un calibre plus fort sur un fil trop fin. Un circuit de prises en 1,5 mm² protégé par un disjoncteur de 20 A laisserait passer une surcharge que le fil ne tient pas : l'isolant vieillit dans la gaine, sans que rien ne déclenche. Les diagnostics électriques de rénovation relèvent souvent cette non-conformité, l'une des plus fréquentes, après le remplacement d'un disjoncteur jugé « trop sensible ».
Le disjoncteur réagit à deux défauts. La surcharge, un excès modéré qui dure, chauffe le câble lentement ; le court circuit, un contact franc entre phase et neutre, fait monter l'intensité en une fraction de seconde. Dans les deux cas, la protection ne joue son rôle que s'il correspond au câble en aval. Pour la sécurité des occupants, ce dimensionnement conditionne aussi l'attestation de conformité exigée avant la mise en service d'une installation neuve. Le différentiel 30 mA, lui, ne surveille pas la surcharge : il détecte une fuite vers la terre, et son type se choisit selon les appareils, comme l'explique le comparatif entre différentiel de type A et de type AC.
Tableau des sections de câble par circuit et par calibre
Les sections minimales en cuivre et les calibres maximaux des disjoncteurs d'un logement figurent dans la NF C 15-100 ; les valeurs ci-après reprennent celles que publient Legrand et Engie au titre de cette norme. Chaque circuit spécialisé alimente un seul appareil, et chaque rangée du tableau se lit comme une paire indissociable.
| Type de circuit | Section minimale | Disjoncteur maximal | Limite |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A | 8 points lumineux |
| Prises de courant | 1,5 mm² | 16 A | 8 socles |
| Prises, version renforcée | 2,5 mm² | 20 A | 12 socles |
| Plan de travail de la cuisine | 2,5 mm² | 20 A | 6 socles, circuit dédié |
| Volets roulants | 1,5 mm² | 16 A | Circuit dédié |
| VMC | 1,5 mm² | 2 A | Alimentation permanente |
| Lave-linge, lave-vaisselle, sèche-linge, four, congélateur | 2,5 mm² | 20 A | Un circuit par appareil |
| Chauffe-eau électrique | 2,5 mm² | 20 A | Sortie de câble |
| Radiateurs jusqu'à 2 250 W | 1,5 mm² | 10 A | Par circuit |
| Radiateurs jusqu'à 4 500 W | 2,5 mm² | 20 A | Par circuit |
| Plaque de cuisson en monophasé | 6 mm² | 32 A | Sortie de câble, circuit dédié |
| Plaque de cuisson en triphasé | 2,5 mm² | 20 A | Câble 5G2,5, circuit dédié |
Ces valeurs restent des minimums, à adapter au matériel raccordé. Une longue distance entre le tableau et l'appareil, ou un câble posé dans un isolant thermique, invite à choisir la section supérieure.
Pour le chauffage électrique, la puissance cumulée des radiateurs d'un même circuit fixe le choix : 2 250 W au plus en 1,5 mm² sous 10 A, 4 500 W au plus en 2,5 mm² sous 20 A. Un chauffage d'appoint branché sur un socle relève, lui, du circuit de prises. La notice du fabricant prime quand elle demande davantage : une plaque à induction haut de gamme ou une pompe à chaleur indique sa propre section de raccordement.
Choisir la section d'un câble en quatre questions
La section d'un câble électrique se détermine en répondant à quatre questions, dans cet ordre, pour une ligne neuve comme pour le remplacement d'une alimentation existante. Le critère le plus exigeant des quatre fait le choix final.
- Quel appareil ou quel usage ?
- Le type de circuit donne la section minimale : prises, éclairage, volet roulant, VMC, four, chauffe-eau, plaque. Un appareil de forte puissance demande un circuit dédié, qui ne partage son câble avec aucun autre.
- Quelle puissance et quelle intensité ?
- La puissance en watts divisée par 230 V donne l'intensité en ampères : un radiateur de 2 000 W appelle environ 8,7 A, une plaque de 7 000 W environ 30 A. Cette intensité doit rester sous le calibre du disjoncteur ; pour dimensionner un circuit de radiateurs, on additionne la puissance de tous les appareils raccordés.
- Quelle distance ?
- Chaque mètre de câble ajoute de la chute de tension ; sur une grande longueur, la taille du conducteur augmente d'un cran, parfois de deux.
- Quel mode de pose ?
- Le site de pose compte : un câble sous conduit encastré, en apparent, enterré ou noyé dans un isolant ne dissipe pas sa chaleur de la même façon ; les câbles groupés dans une goulotte se réchauffent mutuellement.
Un câble sous-dimensionné représente un risque d'incendie et un danger pour les personnes ; un câble un peu plus gros garde une réserve pour un besoin futur, une borne de recharge ou une pompe à chaleur par exemple. Pour un atelier, une piscine ou une dépendance, l'électricien dimensionne l'alimentation d'après la notice du matériel, qui indique la section à utiliser pour brancher l'appareil, et la longueur réelle du parcours, mesurée le long des cheminements et non à vol d'oiseau.
1,5 ou 2,5 mm² : quelle section pour les prises et l'éclairage ?
Pour l'éclairage, la section de 1,5 mm² suffit : un circuit d'éclairage protégé par un disjoncteur de 16 A au plus alimente 8 points lumineux. Un logement de plus de 35 m² compte au moins deux circuits d'éclairage, répartis sous deux interrupteurs différentiels, pour qu'une coupure ne plonge pas toute la maison dans le noir.
Pour les prises, les deux sections sont admises, avec des limites différentes. Un circuit en 1,5 mm² sous 16 A accepte 8 socles au plus ; un circuit en 2,5 mm² sous 20 A en accepte 12. Depuis l'amendement A5 de 2015, chaque socle compte pour un, y compris dans un bloc double. Le 2,5 mm² s'impose dans la cuisine, où les 6 socles du plan de travail ont leur propre circuit, et il reste le choix le plus courant dans les pièces de vie, pour sa marge face à un radiateur d'appoint ou un aspirateur puissant.
- Chambre avec peu de socles et de petits appareils : 1,5 mm² sous 16 A.
- Séjour, bureau, atelier, garage : 2,5 mm² sous 20 A.
- Prise d'un espace extérieur pour un outil de jardin : 2,5 mm² sous 20 A, toujours derrière un différentiel 30 mA.
- Recharge d'une voiture électrique sur prise renforcée : circuit dédié en 2,5 mm² sous 20 A, selon la notice du fabricant de la prise.
La salle d'eau ajoute ses propres contraintes de distance aux points d'eau : les volumes de la salle de bain décident où un socle ou un luminaire peut se poser, le câble restant celui du tableau ci-dessus.
Câble 3G2,5 ou 2X2,5 : lire le marquage d'un câble électrique
Le marquage d'un câble électrique donne le nombre de conducteurs, la présence d'un fil de terre et la section. Dans « 3G2,5 », le 3 indique trois conducteurs, la lettre G signale que l'un d'eux est vert jaune (la terre), et 2,5 donne la section en mm² de chaque conducteur. La lettre X signale au contraire un câble sans conducteur vert jaune : un « 3X2,5 » contient trois fils de 2,5 mm² sans terre.
Le câble 3G2,5 (phase, neutre, terre) convient donc à un circuit de 20 A pour les socles d'une pièce, un lave-linge ou un four ; le 3G6 sert au raccordement de la plaque de cuisson, et le 3G1,5 à l'éclairage et à la VMC. Une recherche de « câble 2G 2,5 » vise en général un câble à deux conducteurs, qui se note 2X2,5 quand il n'a pas de terre. Dans un logement, la NF C 15-100 exige un conducteur de protection dans chaque circuit : pour un socle ou un appareil en 230 V, le câble comporte toujours trois conducteurs, dont la terre.
Le câble en triphasé se reconnaît à ses cinq conducteurs : trois phases, un neutre et la terre, d'où le marquage 5G2,5 d'une plaque raccordée en 400 V. Le câble en monophasé en compte trois. Les familles de câbles les plus vendues pour l'habitat se distinguent ainsi :
- R2V (ou U-1000 R2V)
- Câble rigide multiconducteur sous gaine, posé sans conduit dans un vide de construction, en apparent ou enterré sous fourreau.
- H07V-U
- Fil unipolaire rigide, à tirer dans une gaine ICTA ou une goulotte.
- H07V-K
- Fil souple, à utiliser surtout pour le câblage du tableau électrique et ses peignes.
Les couleurs des conducteurs suivent un code fixe : vert jaune pour la terre, bleu clair pour le neutre, et une autre teinte pour la phase, souvent marron, noir ou rouge. Le vert jaune ne sert jamais à autre chose qu'à la protection, même pour un dépannage provisoire.
Chute de tension et longueur maximale d'un circuit
La chute de tension dans un câble électrique augmente avec la longueur, l'intensité et la finesse du conducteur. La NF C 15-100 la limite, pour une installation raccordée au réseau public en basse tension, à 3 % pour l'éclairage et 5 % pour les autres usages, soit 6,9 V et 11,5 V sur 230 V. Legrand conseille de surdimensionner légèrement le câble au-delà de 20 m.
En monophasé, le calcul simplifié tient en une formule : ΔU = 2 × ρ × L × I / S, où L est la longueur en mètres, I l'intensité en ampères, S la section en mm² et ρ la résistivité du cuivre en service, prise à environ 0,0225 Ω·mm²/m dans les calculs usuels. Le facteur 2 couvre l'aller et le retour. Prenons un exemple : un circuit de 20 m en 2,5 mm² parcouru par 16 A perd 2 × 0,0225 × 20 × 16 / 2,5 = 5,8 V, soit 2,5 %.
Le second tableau donne la longueur maximale de chaque section, calculée avec cette formule au calibre maximal du disjoncteur et pour une charge résistive. Il sert d'ordre de grandeur, pas de calculateur de câbles certifié : un circuit chargé à moitié supporte près du double de longueur, et le budget de 3 % ou 5 % se partage avec le branchement en amont du tableau principal.
| Section | Intensité retenue | Longueur pour 3 % | Longueur pour 5 % |
|---|---|---|---|
| 1,5 mm² | 16 A | environ 14 m | environ 24 m |
| 2,5 mm² | 20 A | environ 19 m | environ 32 m |
| 4 mm² | 25 A | environ 24 m | environ 41 m |
| 6 mm² | 32 A | environ 29 m | environ 48 m |
| 10 mm² | 40 A | environ 38 m | environ 64 m |
Trois situations reviennent dans les maisons : un abri de jardin ou un portail motorisé à 40 m du tableau, une dépendance alimentée par une ligne enterrée, une borne de recharge installée au fond d'un garage. Dans chacune, la section calculée dépasse la section minimale du premier tableau, et le câble enterré passe en U-1000 R2V sous fourreau rouge, avec un grillage avertisseur au-dessus.
En triphasé, la formule devient ΔU = √3 × ρ × L × I / S, rapportée à 400 V entre phases : l'intensité par phase baisse, ce qui explique les sections plus fines d'une plaque raccordée en 400 V.
Tableau secondaire, dépendance et courant continu du solaire
L'alimentation d'un tableau secondaire, dans un garage ou une dépendance, se dimensionne comme une liaison de forte puissance : un câble de 10 mm² protégé par un disjoncteur de 40 A au plus, au départ du tableau principal, convient aux cas courants, et la longueur peut imposer 16 mm². La liaison entre le disjoncteur de branchement et le tableau principal dépend de l'abonnement et de la distance ; son calcul revient à un électricien, qui en vérifie aussi la mise en place à la réception.
Le courant continu d'une installation solaire autonome change l'échelle des sections. À puissance égale, une tension de 12 V fait circuler une intensité près de vingt fois plus forte qu'en 230 V : 300 W en 12 V représentent 25 A. Avec la même formule, un aller de 5 m entre régulateur et batterie en 6 mm² perd 0,94 V à 25 A, près de 8 % de la tension ; en 16 mm², la perte tombe à 0,35 V, moins de 3 %. D'où les gros conducteurs, courts, entre panneaux, régulateur et batterie, qu'on retrouve dans tout kit solaire autonome en 12 V, du stockage et distribution jusqu'aux récepteurs.
Les câbles côté photovoltaïque, entre les modules et l'onduleur, suivent quant à eux le guide UTE C 15-712 : câbles solaires double isolation, tension maximale d'emploi adaptée à la chaîne de modules, chute de tension limitée côté continu. Ce guide complète la NF C 15-100 sans la remplacer.
Diamètre et section : comment reconnaître un câble existant
Le diamètre d'un fil et sa section sont deux grandeurs différentes : la section est la surface du cuivre, le diamètre sa largeur. Pour identifier un fil déjà en place, alimentation coupée au tableau, on mesure le diamètre de l'âme en cuivre sans l'isolant, au pied à coulisse, puis on calcule la surface avec la formule suivante : π × d² / 4. Le marquage figure aussi sur l'étiquette de l'article vendu au mètre en magasin. Le tableau de correspondance approximatif donne :
- 1,5 mm² : environ 1,4 mm de diamètre ;
- 2,5 mm² : environ 1,8 mm ;
- 4 mm² : environ 2,3 mm ;
- 6 mm² : environ 2,8 mm ;
- 10 mm² : environ 3,6 mm.
Le marquage imprimé sur la gaine du câble reste la méthode la plus sûre : il indique le type, le nombre de conducteurs et la section. Sur un vieux circuit au marquage illisible, un professionnel de l'électricité vérifie l'ensemble avant de choisir un nouveau disjoncteur. Couper le disjoncteur général, et pas seulement le divisionnaire, reste le geste de sécurité le plus pratique avant toute mesure sur un fil au circuit mal repéré. Les installations anciennes réservent deux surprises : des fils de 1,5 mm² sur des prises protégées en 20 A, et des circuits sans conducteur de terre, à reprendre entièrement lors d'une rénovation. Les principes de la norme électrique NF C 15-100 servent alors de grille de lecture.
Prise 16 A, plaque à induction, chauffe-eau : la section au cas par cas
Quelle section de câble pour une prise 16 A ?
Une prise 16 A se raccorde en 1,5 mm² sous un disjoncteur de 16 A, avec 8 socles au plus sur le circuit, ou en 2,5 mm² sous 20 A, avec 12 socles au plus.
Peut-on mettre un disjoncteur 20 A sur du fil de 1,5 mm² ?
Un disjoncteur de 20 A sur un fil de 1,5 mm² est interdit : le fil chaufferait avant que le disjoncteur ne coupe. Le 1,5 mm² se protège en 16 A au plus.
Quel câble pour une plaque à induction ?
En monophasé, la plaque de cuisson se raccorde sur un circuit dédié en 6 mm², soit un câble 3G6, protégé par un disjoncteur de 32 A et un différentiel 30 mA de type A, avec une sortie de câble plutôt qu'une prise. En triphasé, un câble 5G2,5 sous 20 A suffit.
Quelle section pour un chauffe-eau électrique ?
Le chauffe-eau électrique se branche sur un circuit spécialisé en 2,5 mm², protégé par un disjoncteur de 20 A, souvent commandé par un contacteur heures creuses qui décale la consommation d'énergie la nuit.
